Sistem Komunikasi Radio Over Fiber (RoF)

Radio Over Fiber adalah teknologi yang memodulasi sinyal gelombang radio ke dalam sinyal optik yang kemudian akan ditransmisikan melalui serat optik. Latar belakang dari munculnya teknologi ini adalah dengan perkembangan layanan komunikasi radio (celular) yang menuju pada kecepatan transmisi yang tinggi dengan menggunakan frekuensi carrier radio yang lebih besar dan juga untuk memenuhi user eksperience akan akses broadband. Bagan kerja sisten RoF dapat dilihat pada gambar di bawah ini.

Menurut bentuk sinyal radio yang ditransmisikan, arsitektur RoF dibedakan menjadi dua yaitu Analogue RoF System dan Digital RoF System.
1.      Analogue RoF System
Sinyal informasi atau sinyal radio yang dimodulasi yang melalui link optik berupa sinyal analog. Menurut jenis dari sinyal frekuensi yang melewati link optiknya sistem ini dibedakan lagi menjadi dua yaitu RF (Radio Frequency) dan IF (Intermediet Frequency).

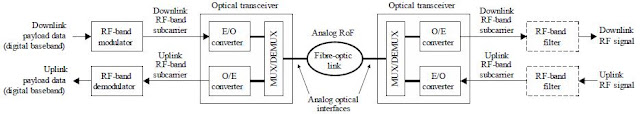

a.        Subcarrier Signal Transmission RF-Over-Fiber
Pada gambar dibawah ini dapat dilihat bahwa jenis frekuensi yang digunakan adalah frekuensi radio yang akan dimodulasi menggunakan sinyal optik untuk ditransmisikan pada link optik.
b.       Subcarrier Signal Transmission IF-Over-Fiber
Pada gambar dibawah ini dapat dilihat bahwa jenis frekuensi yang digunakan adalah intermediet frekuensi yang akan dimodulasi menggunakan sinyal optik untuk ditransmisikan pada link optik. Sebelum sinyal radio dipancarkan melalui antena, intermediet frekuensi ini akan dikonversikan terlebih dahulu menjadi frekuensi radio menggunakan IF to RF converter.
2.      Digital RoF System
Sinyal informasi atau sinyal radio yang dimodulasi yang melalui link optik berupa sinyal digital. Menurut jenis dari sinyal frekuensi yang melewati link optik sistem ini dibedakan lagi menjadi dua yaitu digital radio signal transmision dan digitized radio signal transmission.
a.       Digital Radio Signal Transmission
Pada gambar dibawah ini dapat dilihat bahwa jenis frekuensi yang digunakan adalah frekuensi radio yang akan dimodulasi menggunakan sinyal optik untuk ditransmisikan pada link optik.

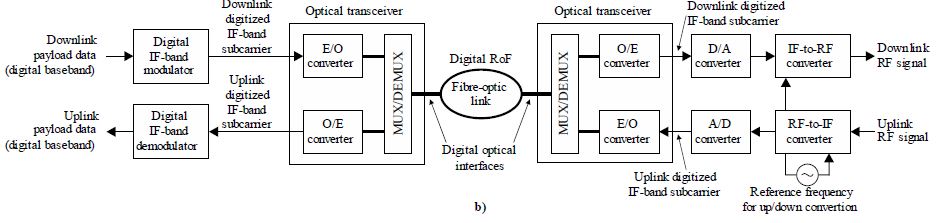

b.       Digital Intermediet Signal Transmission
Pada gambar dibawah ini dapat dilihat bahwa jenis frekuensi yang digunakan adalah intermediet frekuensi yang akan dimodulasi menggunakan sinyal optik untuk ditransmisikan pada link optik. Sebelum sinyal radio dipancarkan melalui antena, intermediet frekuensi ini akan dikonversikan terlebih dahulu menjadi frekuensi radio menggunakan IF to RF converter.

Kelebihan dari sistem RoF ini diantaranya adalah :
·         Loss atenuasi rendah
·         Bandwidth lebih besar
·         Anti-radio dan elektromagnet interference pada transmisi link optik
·         Low power consumption
·         Bentuk gelombang radio yang ditransmisikan pada serat optik dapat dipertahankan pada bentuk idealnya

Pengaplikasian RoF :
·         Cellular Network
Untuk transmisi link antar BTS, antar BTS-MSC, antar MSC-MSC dapat menggunakan kabel optik sedangkan pada BTS ke UE menggunakan RF.
·         Wireless LAN
Contohnya pada layanan IndiHome Telkom Indonesia pada wifi nya.
·         Vehicle Communication and Control

Thanks to : Retno, Adit, and Zul ^^

Referensi : “Radio-over-fibre (RoF) technologies and their applications,” in ITU-T, 2015, vol. 55.
